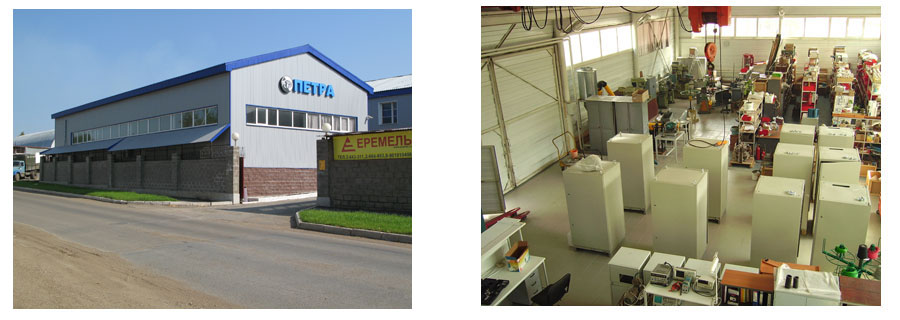

О компании

ОБОРУДОВАНИЕ ИНДУКЦИОННОГО НАГРЕВА ПЕТРА — это эффективный инструмент для быстрого, точного и экономичного нагрева металла бесконтактным способом.

Работая в сфере индукционного нагрева с 1990 года, мы заслужили доверие потребителей в таких технологиях как:

открытая плавка чёрных и цветных металлов,

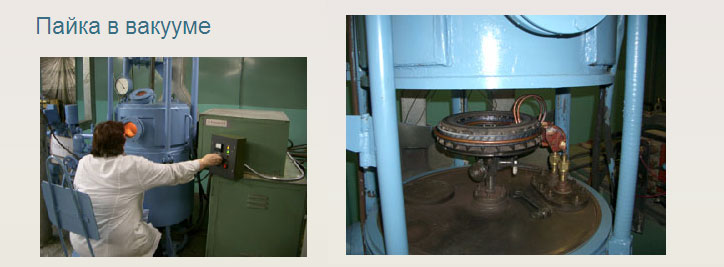

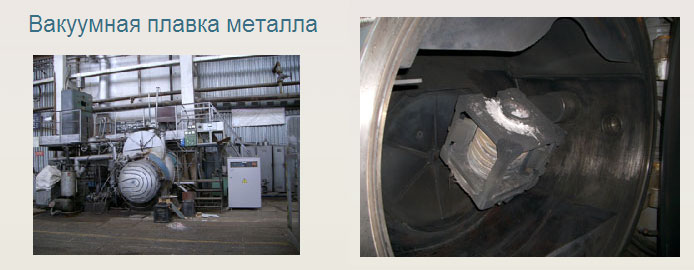

вакуумная плавка,
поверхностная закалка,
объёмная закалка,
упрочнение деталей наплавкой,
пайка инструмента,
штамповка,
изотермическая штамповка,

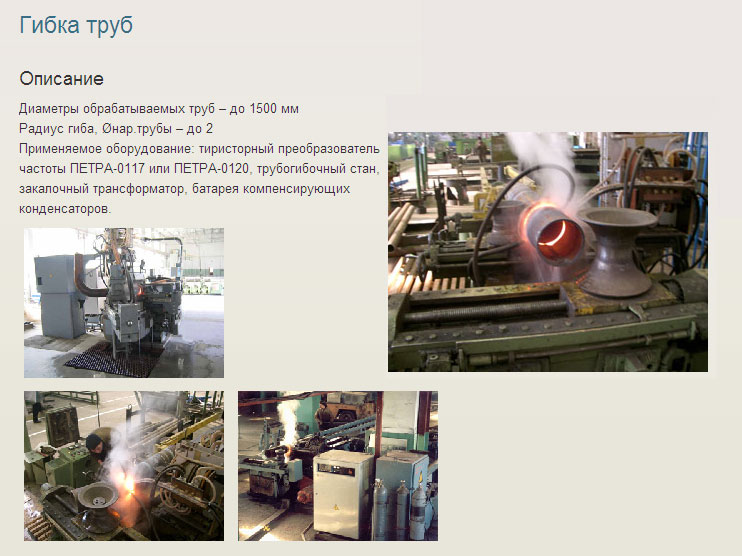

гибка труб,

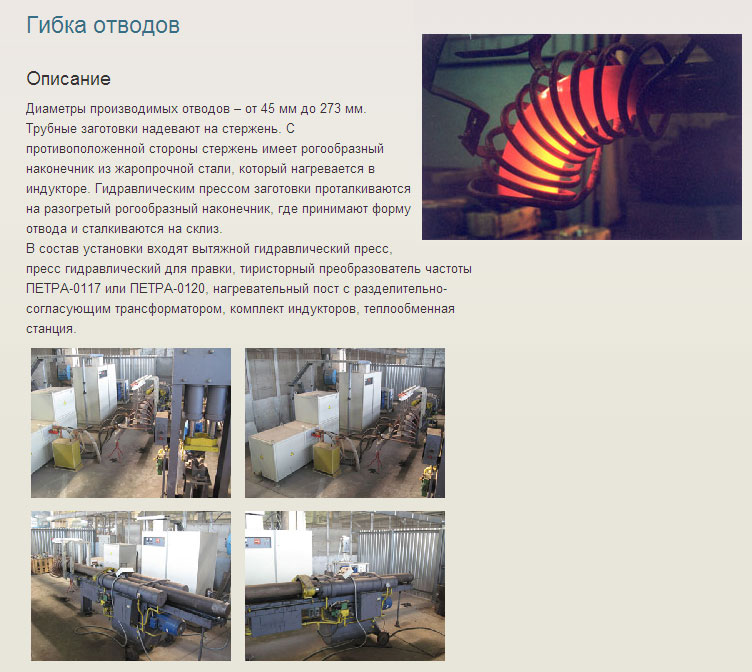

изготовление отводов,
нагрев перед нанесением полимерных покрытий,
изготовление полупроводников
и многое д.р.

КАТАЛОГ ПРОДУКЦИИ

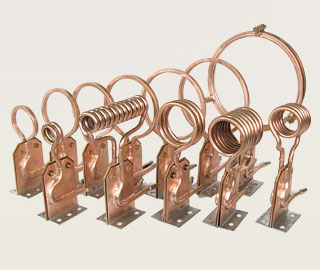

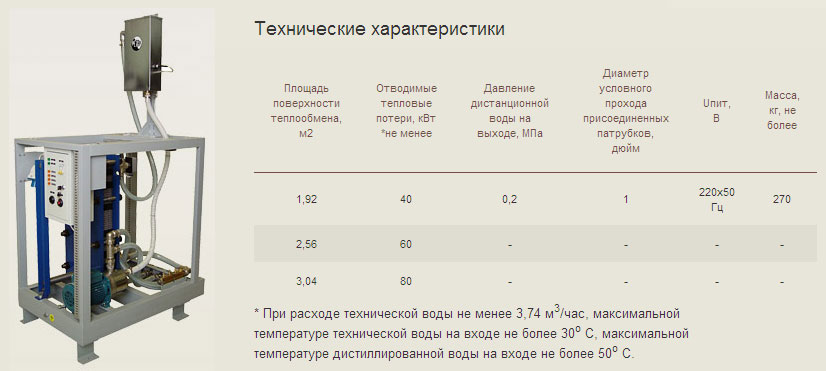

В каталоге представлены полупроводниковые преобразователи частоты ПЕТРА, индукторы, закалочные и согласующие трансформаторы, теплообменные станции, производимые нашим предприятием.

Установки для технологий индукционного нагрева (плавка, закалка, кузнечный нагрев, пайка), производятся нами совместно с предприятиями-партнёрами.

ПОЛУПРОВОДНИКОВЫЕ ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ

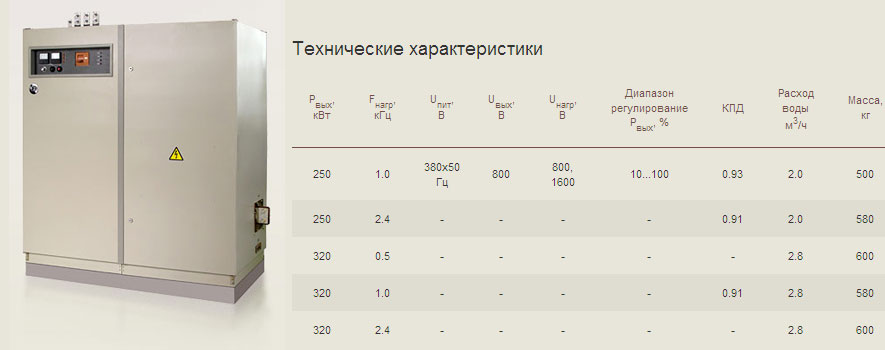

Тиристорный преобразователь частоты ПЕТРА-0117

Описание

Тиристорный преобразователь частоты ПЕТРА-0117 разработан для мощностей 250, 320 кВт и диапазона частот 1,0 — 2,4 кГц. Чаще всего преобразователи частоты ПЕТРА-0117 используются для питания индукционных плавильных печей ёмкостью от 250 до 400 кг, а также в составе мощных кузнечных нагревателей.

ПЕТРА-0117 заменяют применявшиеся ранее преобразователи частоты типа ТПЧ 250, ТПЧ 320 и машинные преобразователи частоты серии ОПЧ. Благодаря применению схемы последовательного мостового инвертора преобразователи частоты этой серии отличаются повышенным КПД и устойчивой работой в широком диапазоне изменения нагрузки. Неуправляемый выпрямитель обеспечивает максимально эффективное использование питающей сети. Регулирование мощности в нагрузке производится изменением частоты выходного тока преобразователя.

Преимущества:

Частотное управление мощностью;
Автоподстройка частоты под изменяющуюся нагрузку;
Диапазон регулирования мощности 10…100%;
Высокий коэффициент мощности по отношению к питающей сети;
Эффективная быстродействующая защита;
Прочный сварной шкаф специальной конструкции;
Низкий уровень шума;
Высокая ремонтопригодность.

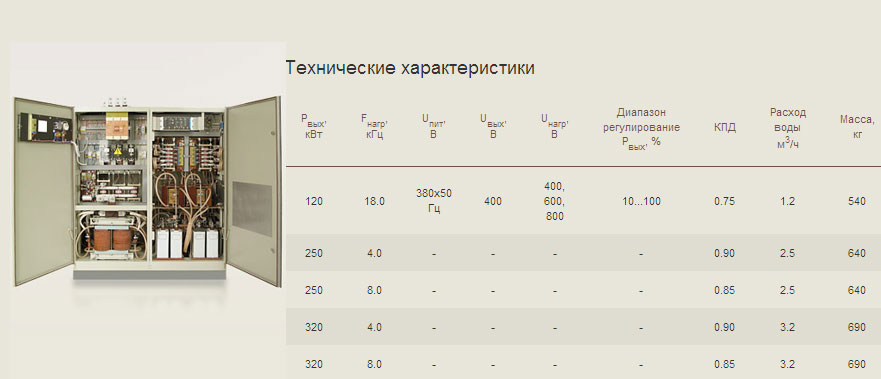

Тиристорный преобразователь частоты ПЕТРА-0118

Описание

Тиристорный преобразователь частоты ПЕТРА-0118 применяется там, где требуется повышенная частота — 4…18,0 кГц, при мощностях — 120…320 кВт, например: установки для закалки валов диаметром 200…500 мм; индукционные установки для нагрева мерных заготовок диаметром 10…30 мм с повышенной производительностью.

«Под капотом» у ПЕТРА-0118 – два четвертьмостовых последовательных инвертора работающих через такт. Выходы инверторов подключены параллельно. Выходной ток преобразователя близок к синусоидальному. Благодаря этому уменьшены потери в линии подключения нагрузки. Устойчивая работа в широком диапазоне изменения нагрузки, эффективное использование питающей сети, частотное управление мощностью – это достоинства характерные для ПЕТРА-0118.

Преимущества:

Частотное управление мощностью;
Автоподстройка частоты под изменяющуюся нагрузку;
Диапазон регулирования мощности 10…100%;
Высокий коэффициент мощности по отношению к питающей сети;
Эффективная быстродействующая защита;
Прочный сварной шкаф специальной конструкции;
Низкий уровень шума;
Высокая ремонтопригодность.

Тиристорный преобразователь частоты ПЕТРА-0119

Описание

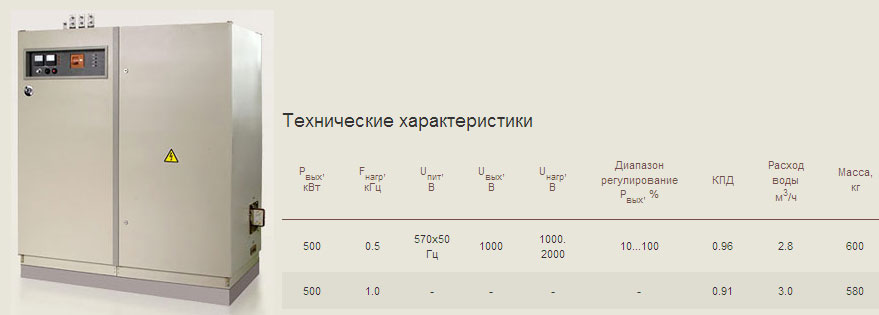

Тиристорный преобразователь частоты ПЕТРА-0119 мощностью 500 кВт используется для питания индукционных плавильных печей ёмкостью 1000 кг, в составе мощных кузнечных нагревателей, в установках для нагрева труб среднего и большого диаметра.

ПЕТРА-0119 заменяют применявшиеся ранее преобразователи частоты типа ТПЧ 800 и машинные преобразователи частоты серии ОПЧ. Благодаря применению схемы последовательного мостового инвертора преобразователи частоты этой серии отличаются повышенным КПД и устойчивой работой в широком диапазоне изменения нагрузки. Питание производится от сети напряжением 3х570В, 50 Гц. Неуправляемый выпрямитель обеспечивает максимально эффективное использование питающей сети. Регулирование мощности в нагрузке производится изменением частоты выходного тока преобразователя.

Преимущества:

Частотное управление мощностью;
Автоподстройка частоты под изменяющуюся нагрузку;
Диапазон регулирования мощности 10…100%;
Высокий коэффициент мощности по отношению к питающей сети;
Эффективная быстродействующая защита;
Прочный сварной шкаф специальной конструкции;
Низкий уровень шума;
Высокая ремонтопригодность.

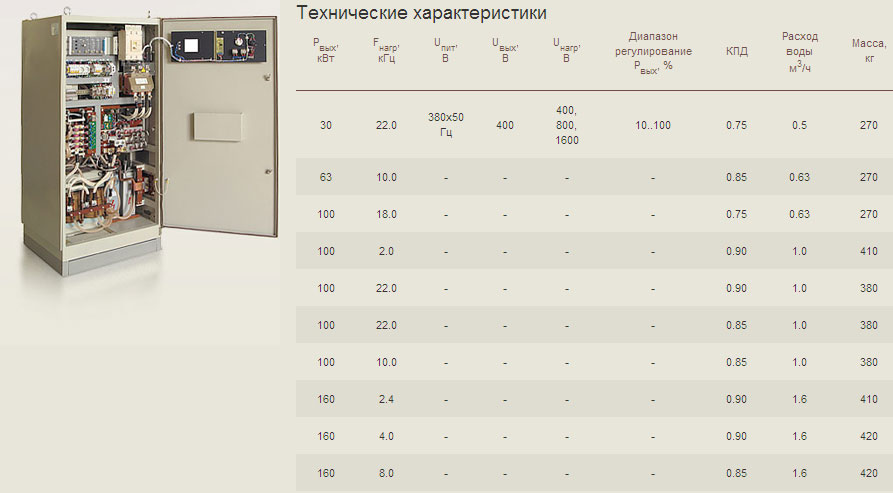

Тиристорный преобразователь частоты ПЕТРА-0120

Описание

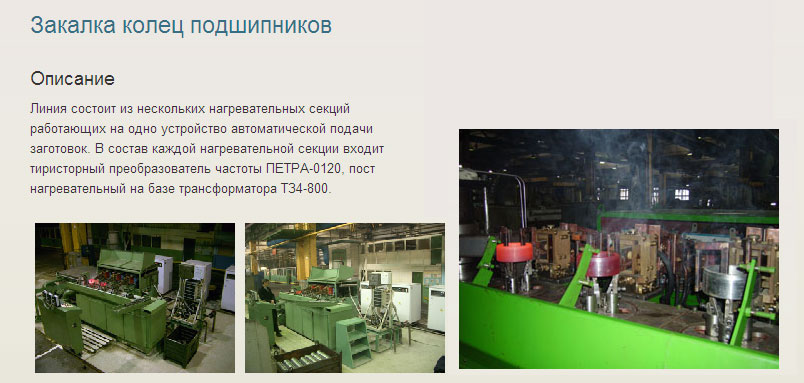

Серия тиристорных преобразователей частоты ПЕТРА-0120 охватывает диапазон мощностей от 30 до 160 кВт. Чаще всего преобразователь частоты ПЕТРА-0120 используется для питания плавильных печей ёмкостью от 60 до 160 кг; в составе закалочных установок и установок для пайки инструмента.

ПЕТРА-0120 заменяют применявшиеся ранее преобразователи частоты типа ТПЧ 160 и машинные преобразователи частоты типа ВПЧ. Благодаря применению неуправляемого выпрямителя, отсутствуют помехи в питающую сеть. Регулирование мощности в нагрузке производится изменением частоты выходного тока преобразователя. Последовательный четвертьмостовой инвертор преобразователя обеспечивает устойчивую работу в широком диапазоне изменения нагрузки на частотах до 22 кГц.

Преимущества:

Частотное управление мощностью;
Автоподстройка частоты под изменяющуюся нагрузку;
Диапазон регулирования мощности 10…100%;
Высокий коэффициент мощности по отношению к питающей сети;
Эффективная быстродействующая защита;
Прочный сварной шкаф специальной конструкции;
Низкий уровень шума;
Высокая ремонтопригодность.

ИНДУКЦИОННЫЕ УСТАНОВКИ НА БАЗЕ ПРЕОБРАЗОВАТЕЛЕЙ ПЕТРА

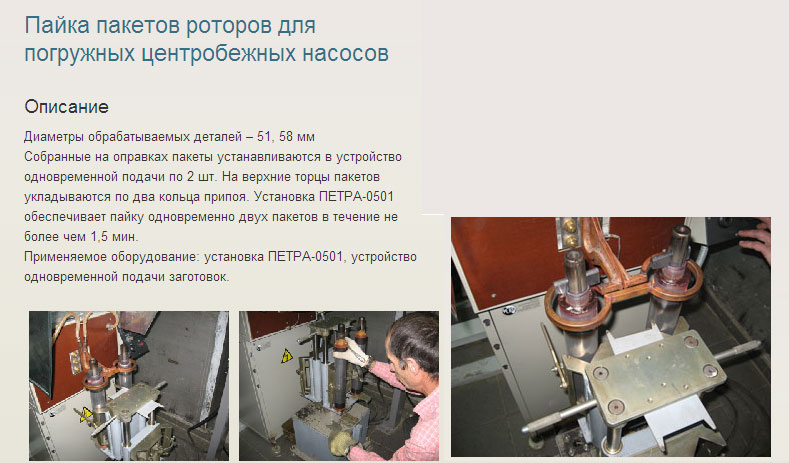

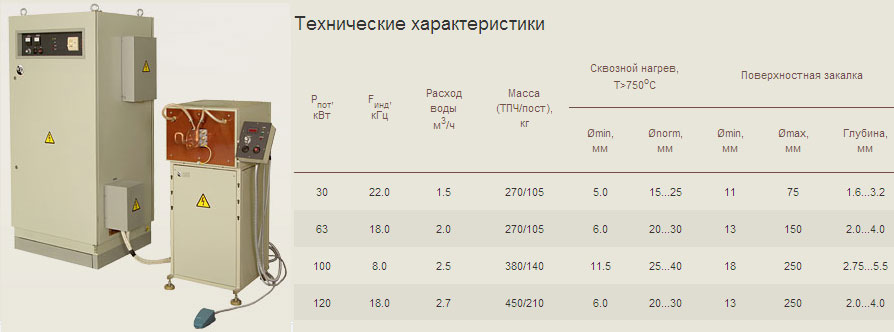

Установка индукционная нагревательная ПЕТРА-0501

Описание

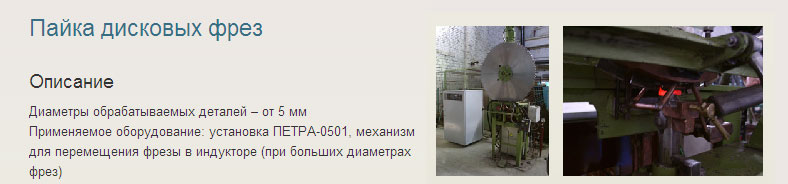

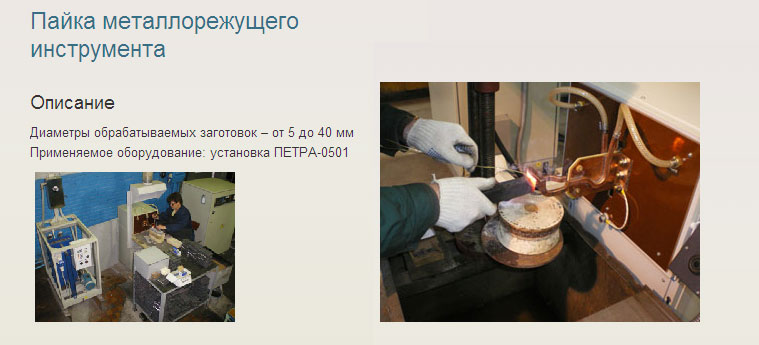

Установка индукционная нагревательная ПЕТРА-0501 широко применяется для оснащения термических участков в технологиях: пайка резцов, ТВЧ-закалка валов, шестерён, нагрев под штамповку концов заготовок. Она эффективно заменяет собой ламповые ТВЧ-установки типа ЛЗ и ВЧГ.

По сравнению с ламповыми установками ПЕТРА-0501 имеет высокий КПД, малые габариты и мгновенно готова к работе. По сравнению с полупроводниковыми аналогами важным преимуществом является – возможность применения широкого набора индукторов без переключений внутри установки.

Преимущества:

Индуктор изолирован от сети и заземлён;
Широкий набор индукторов без переключений внутри установки;
Эффективная работа на пайке и поверхностной закалке без переключений внутри установки;
Нагревательный пост легко встраивается в технологическую линию;
Эффективная быстродействующая защита;
Плавная и ступенчатая регулировка мощности.

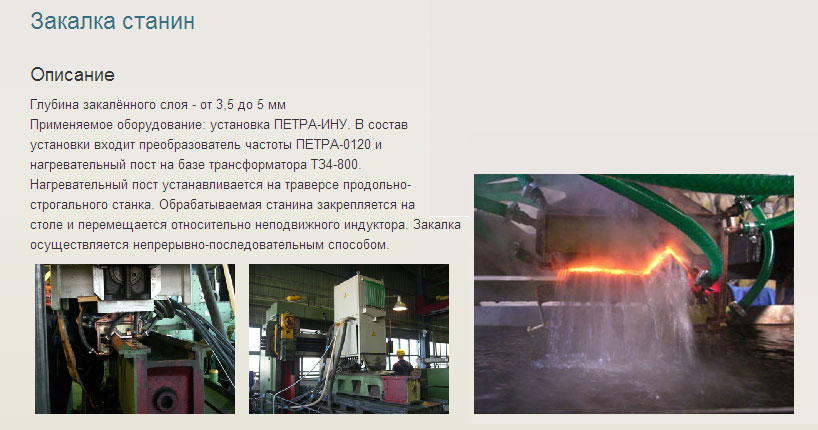

Установка индукционная нагревательная ПЕТРА-ИНУ

Описание

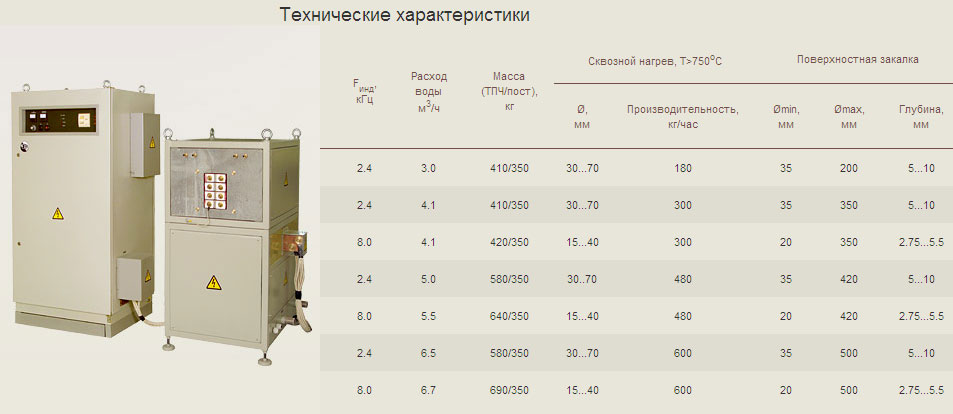

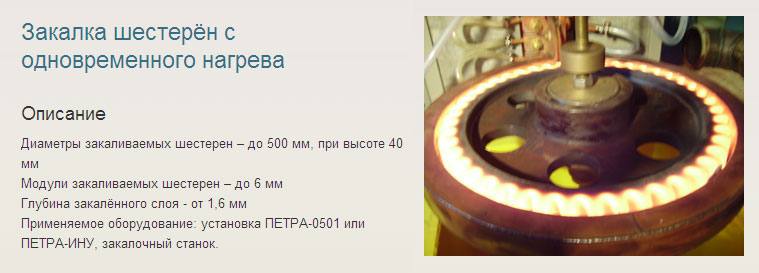

Установка индукционная нагревательная ПЕТРА-ИНУ применяется в технологиях: закалка валов, закалка шестерён (в кольцевом индукторе, по зубу или по впадине), закалка плоских поверхностей, нагрев заготовок под штамповку.

Установка ПЕТРА-ИНУ эффективно заменяет установки на базе машинных преобразователей частоты благодаря высокому КПД, отсутствию большого пускового тока и тока холостого хода. Индукционная установка ПЕТРА-ИНУ не требует специального помещения для размещения преобразователя. Важным преимуществом установки в технологии закалки является автокомпенсация изменения зазора деталь-индуктор током индуктора.

Преимущества

Индуктор изолирован от сети и заземлён;
Съемный блок трансформатора для встраивания в технологическую линию;
Нагревательный пост легко встраивается в технологическую линию;
Эффективная быстродействующая защита;

Установка индукционная нагревательная ПЕТРА-ИНС

Описание

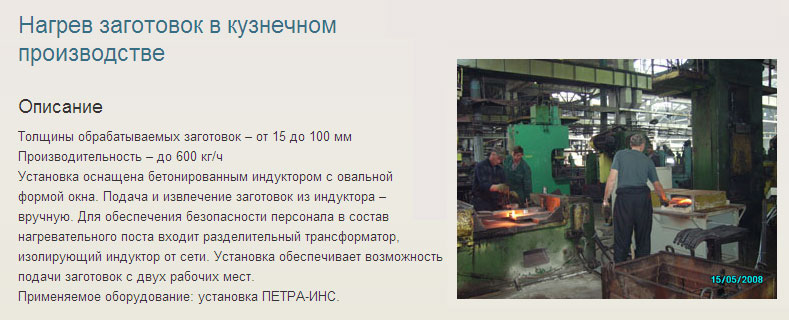

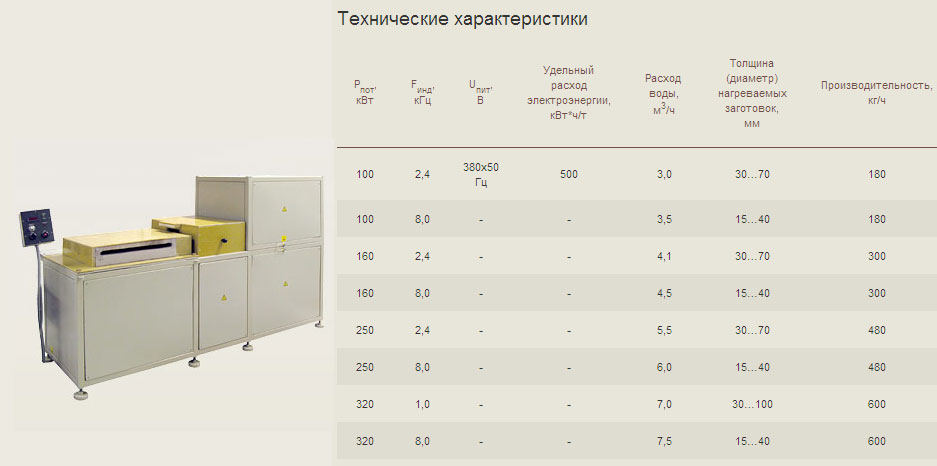

Индукционная нагревательная установка ПЕТРА-ИНС применяется в кузнечно-прессовом производстве для нагрева под штамповку широкой номенклатуры заготовок. Подача заготовок в индуктор – ручная. Для безопасности персонала бетонированный индуктор изолирован от силовой схемы установки разделительным трансформатором. Размеры и форма окна индуктора определяются при заказе, в зависимости от требований технологии.

Преимущества:

Бетонированный индуктор для ручной подачи заготовок в зону нагрева;
Индуктор изолирован от сети;
Простая и безопасная смена индуктора;
Возможность подачи заготовок с двух рабочих мест;
Автоподстройка при изменении загрузки индуктора и температуры заготовок;
Диапазон регулирования мощности 10…100%;
Эффективная быстродействующая защита.

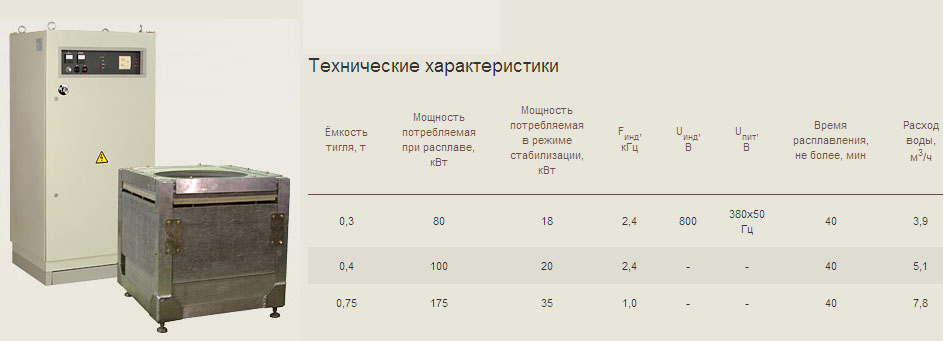

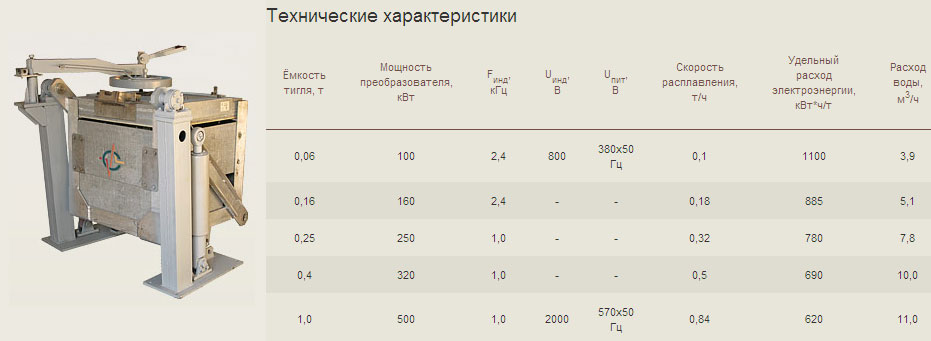

Индукционная плавильная печь ИСТ

Описание

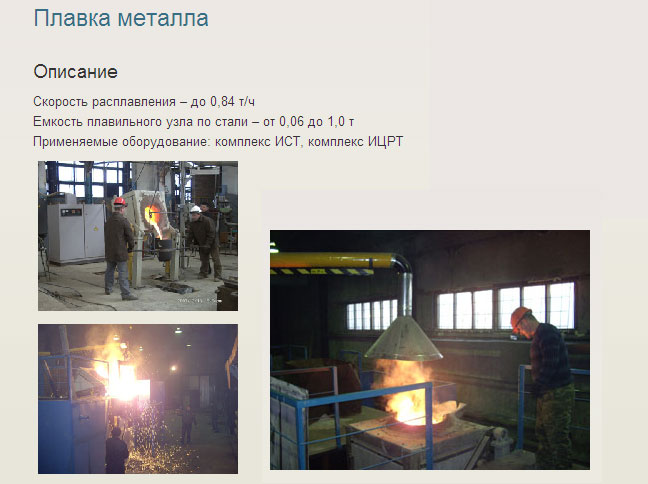

Индукционная плавильная печь ИСТ применяется в литейном производстве для открытой плавки чёрных и цветных металлов. Печи ИСТ обеспечивают малый угар металла, равномерный состав и температуру расплава во всём объёме тигля, ведение плавки в любом заданном температурном режиме, высокую производительность.

Система управления автоматически поддерживает выбранный оператором режим плавки. Слив металла производится подъёмом и переворотом печи относительно точки слива. Подъём печи производится гидравлической системой или тельфером.

Преимущества:

Автоподстройка при изменении электрических параметров печи в процессе плавки;
Возможность плавки черных и цветных металлов без перенастройки оборудования;
Эффективная быстродействующая защита.

Индукционная плавильно-раздаточная печь ИЦРТ

Описание

Индукционная плавильно-раздаточная печь ИЦРТ применяется для плавки и выдерживания сплавов цветных металлов при работе с машинами литья под давлением. Индукционная печь ИЦРТ является эффективной заменой печей типа САТ особенно в условиях одно- и двухсменной работы предприятия.

Преимущества:

Экономия электроэнергии, благодаря быстрому выходу на рабочий режим (20-40 минут);
Сокращение затрат на расходные материалы и простои, связанные с заменой нагревательных элементов. Изнашиваемый нагревательный элемент – отсутствует;
Равномерный состав и температура расплава. Расплав перемешивается под действием электродинамических сил;
Точное поддержание температуры.

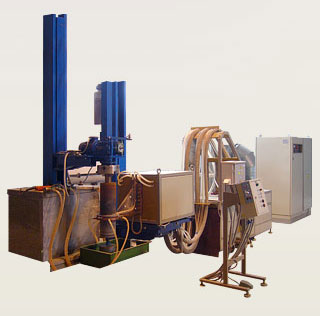

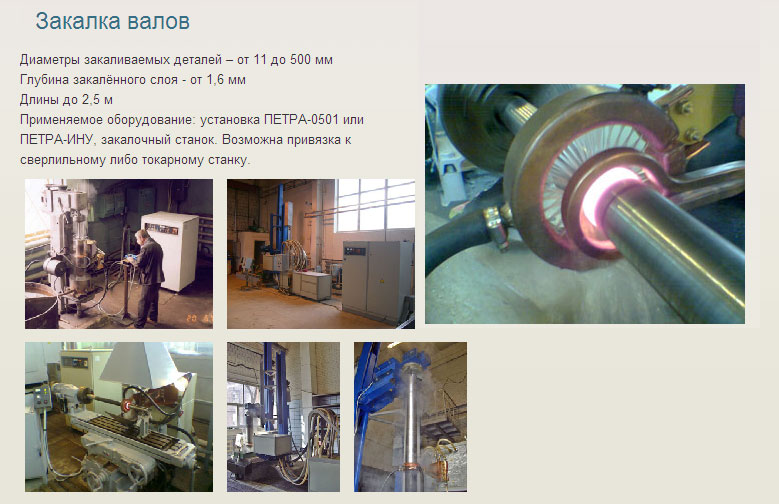

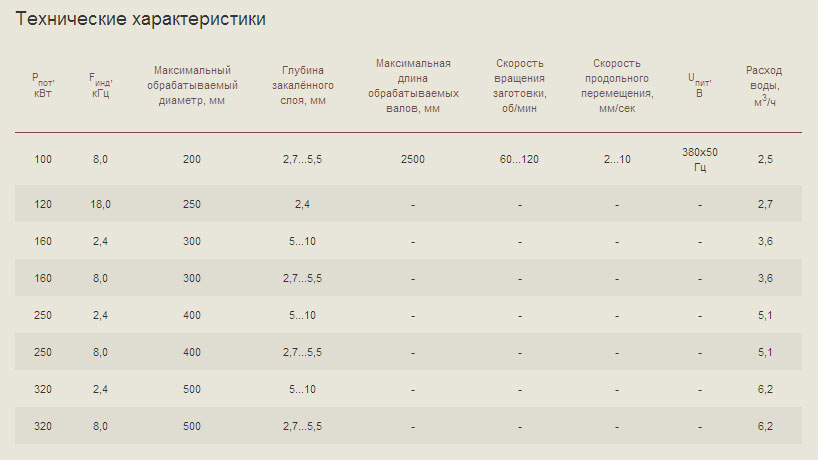

Установка индукционная для закалки длинномерных валов

Описание

Индукционная закалочная установка применяется для закалки непрерывно-последовательным способом валов (тел вращения), шестерён методом «впадина за впадиной».

Преимущества:

Длина обрабатываемого вала до 2,5 м;

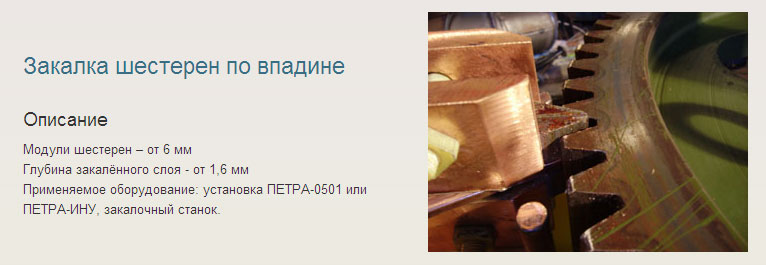

Возможность закалки в одном станке тел вращения и крупномодульных шестерён методом «впадина за впадиной»;
Автокомпенсация изменения зазора «деталь-индуктор» током индуктора;
Вес обрабатываемой заготовки до 1500 кг;
Точность поддержания скорости перемещения – 0,1 мм/сек;
Стабилизация скорости вращения;
Точное поддержание мощности индуктора.

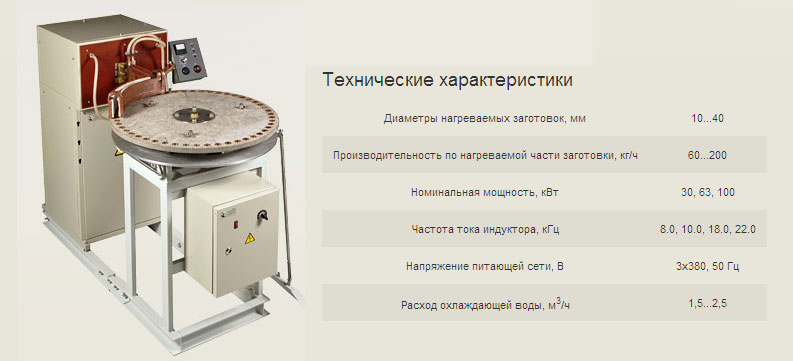

Установка индукционная нагревательная с дисковым механизмом подачи заготовок

Описание

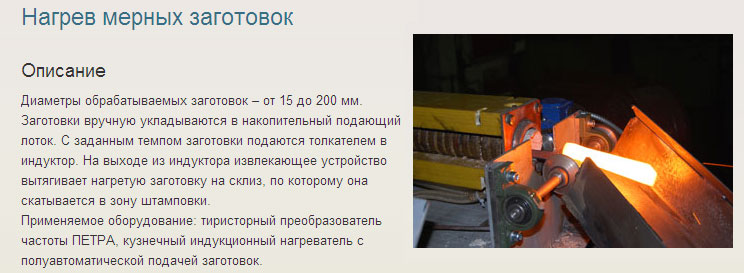

Установка производит индукционный нагрев концов заготовок в штамповочном производстве (высадка головок болтов и др.). Установка обеспечивает полуавтоматическую подачу заготовок в индуктор и выгрузку нагретых заготовок на рабочее место штамповщика по наклонному лотку.

Преимущества:

стабильный, регулируемый нагрев;
равномерный, регулируемый темп выдачи заготовок;
обслуживается одним работником.

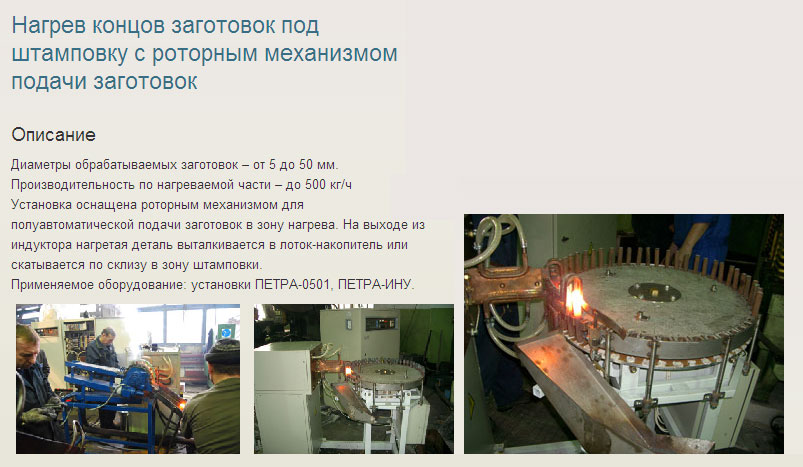

Установка индукционная нагревательная с роторным механизмом подачи заготовок

Описание

Преимущества:

стабильный, регулируемый нагрев;
равномерный, регулируемый темп выдачи заготовок;
обслуживается одним работником.

ТРАНСФОРМАТОРЫ

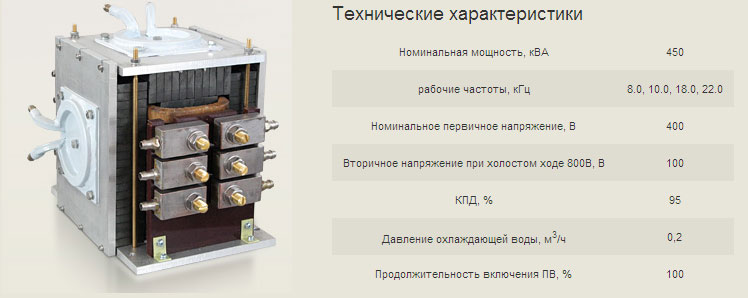

Трансформатор ТЗФ-450

Описание

Трансформатор ТЗФ-450 предназначен для согласования напряжения индуктора с выходным напряжением преобразователя частоты в установках индукционного нагрева на частотах тока 8000, 18000, 22000 Гц.

Применение

установки поверхностной ТВЧ-закалки;
установки для пайки инструмента;
установки для сквозного нагрева под штамповку мелких заготовок.

Преимущества:

низкие потери
малые габариты

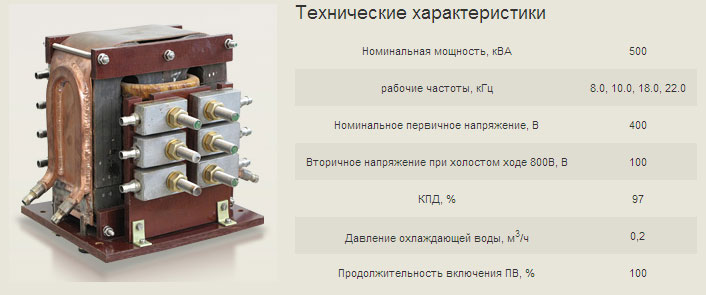

Трансформатор ТЗА-500

Описание

Трансформатор ТЗА-500 предназначен для согласования напряжения индуктора с выходным напряжением преобразователя частоты в установках индукционного нагрева на частотах тока 8000, 18000, 22000 Гц .

Применение

установки поверхностной ТВЧ-закалки;
установки для пайки инструмента;
установки для сквозного нагрева под штамповку мелких заготовок.

Преимущества:

низкие потери
малые габариты

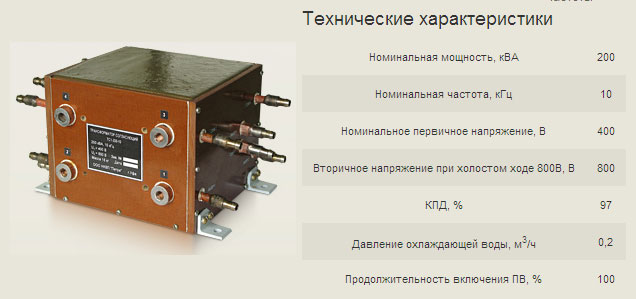

Трансформатор ТС1-200-10

Описание

Трансформатор ТС1-200-10 предназначен для согласования выходного напряжения преобразователя частоты с напряжением нагрузки и изоляции нагрузки от преобразователя.

Применение

согласование выходного напряжения преобразователей частоты 400В с индукторами, рассчитанными на 800В.
повышение выходного напряжения преобразователя частоты до 800В для передачи на удалённую нагрузку.
изоляция индуктора для обеспечения безопасности персонала
