СОВЕРШЕНСТВОВАНИЕ ТЕХНОЛОГИИ ЛИТЫХ ДЕТАЛЕЙ ТУРБОНАСОСНОГО АГРЕГАТА СИЛОВЫХ УСТАНОВОК ЛЕТАТЕЛЬНЫХ АППАРАТОВ С ПОМОЩЬЮ СИСТЕМЫ КОМПЬЮТЕРНОГО МОДЕЛИРОВАНИЯ LVM Flow CV

С использованием компьютерного моделирования, с помощью системы LVM Flow CV исследован процесс затвердевания отливок из стали типа ВНЛ. Обнаружены процессы неустойчивого поведения фронта кристаллизации расплава в течение первых 50 с, сопровождающиеся значительными колебаниями температуры и количества затвердевшего металла, которые связываются с газовыделением на фронте кристаллизации и значительной величиной изменения энтальпии кристаллизации. Предложено проводить плавку в вакууме и использовать материал формы с более высокой теплоаккумулирующей способностью. Компьютерное моделирование для этих условий показало возможность более монотонного изменения температуры и величины закристаллизовавшейся части расплава в начальный период кристаллизации. сокращение на 60 % продолжительности периода кристаллизации и создание благоприятных условий для охлаждения отливки. Достоверность компьютерных экспериментов подтверждается хорошим количественным совпадением температур.
кристаллизации по данным компьютерного моделирования и результатов термического анализа реального
сплава.
Ключевые слова: литье по выплавляемым моделям, компьютерное моделирование кристаллизации сплава
типа ВНЛ, система компьютерного моделирования LVM FLOW CV.

Надежность силовых установок (СУ) летательных аппаратов в значительной мере определяется конструктивной прочностью и герметичностью деталей турбонасосного агрегата (ТНА). Применение литейных технологий для изготовления деталей ТНА позволяет удовлетворить весь комплекс требований конструкторской документации (КД) и значительно снизить производственные затраты, при условии успешного решения задачи существенного повышения качества отливок, получаемых с помощью литья по выплавляемым моделям (ЛВМ). Используемые для изготовления литых деталей ТНА высокопрочные коррозионно-стойкие стали ВНЛ и сплавы на основе никеля склонны в процессе затвердевания к образованию внутренних дефектов разной природы, в частности, дефектов усадочного характера. Одним из путей эффективного снижения уровня таких дефектов и обеспечения требований КД к герметичности и конструктивной прочности литых деталей ТНА является реализация процесса управляемого затвердевания отливки. Разработка такой технологии для сложных по геометрическим элементам отливок в ЛВМ с помощью традиционных технологических средств сопряжено с существенными техническими ограничениями и неприемлемыми затратами времени и средств. Поэтому для реализации требований КД был применен визуализированный метод компьютерного моделирования с помощью программного пакета LVM Flow CV [1], адаптированный для процесса изготовления литых деталей ТНА СУ летательных аппаратов. Цель компьютерных экспериментов состояла в определении основных характеристик протекания процессов кристаллизации в разных частях отливок [2], в частности, определение изменений температуры и других характеристик расплава, двухфазной зоны и полученной отливки во времени, и выявлении основных причин появления дефектов. Определение температуры проводили с помощью виртуальных термопар, расположенных в местах тонких элементов отливки, на границах взаимодействия литейной формы и расплава, в нижней части отливки (рис. 1). На первом этапе осуществляли моделирование плавки в открытой индукционной печи (ОИП). По результатам проведенного компьютерного моделирования обнаружен немонотонный характер понижения температуры расплава в первые 75 с (рис. 2). Сложный характер изменения температуры отливки при плавке в открытой индукционной печи сопровождается скачкообразными изменениями доли закристаллизовавшегося металла в интервале до 80 с, наблюдаемыми на кривых образования твердой фазы, представленных на рис. 3. Взаимозависимость этих особенностей на указанных кривых, по-видимому, связана с протекающими одновременно процессами тепло- и газовыделения при кристаллизации расплава. Слу- чайная локализация процесса выделения растворенных в расплаве газов при его охлаждении и кристаллизации, по-видимому, сопровождается понижением теплопроводности и нарушением всей динамики процесса теплопередачи при охлаждении и кристаллизации отливки. Пульсирующий характер изменений доли закристаллизовавшегося металла (рис. 3) и режима объемной усадки сопровождается образованием внутренних дефектов – окисной плены, рыхлоты, пористости.

Отливка «корпус». Литейное производство
Рис. 1. Схема расположения виртуальных термопар на сечении отливки «корпус»: 1 – в тонком сечении отливки; 2 – в нижней части отливки; 3 – в широком сечении отливки

Для снижения количества растворенных в расплаве газов плавку в ОИП заменили на плавку в закрытой вакуумной индукционной печи (ВИП), а для улучшения тепловых условий в процессе охлаждения осуществили повышение термической емкости материала литейной формы. Для этого предусмотрели утепление тонких стенок отливки, тем самым усреднив их толщины по отношению к остальным элементам отливки, а также установили в нижней части холодильник в виде чугунной дроби. Результаты компьютерного моделирования исследуемого процесса в новых условиях, представленные на рис. 4 и 5, указывают на следующие существенные изменения. Значительно сокращается по времени (до 25 с) и приобретает монотонный характер процесс охлаждения расплава до температуры кристаллизации во всех местах установки виртуальных термопар и уменьшается интервал времени существования двух- фазной зоны (рис. 4). Отсутствие газовыделений и уменьшение тепло-аккумулирующей способности оболочки позволило полностью скомпенсировать ΔНкрист, что проявляется в монотонном характере изменения доли твердой фазы во времени. Процесс формирования твердой фазы по данным рис. 5 протекает стационарно без заметных изменений пульсаций во всех исследованных местах и завершается через 450 с. Количественные оценки указывают на уменьшение на 40–50 % дефектов усадочного характера при вакуумной выплавке с применением дополнительных технологических приемов.

Изменение температуры в отливке в открытой индукционной печи. Литейное производство
Рис. 2. Изменение температуры в отливке в открытой индукционной печи: 1 – виртуальная термопара в тонком сечении отливки; 2 – виртуальная термопара в нижней части отливки; 3 – виртуальная термопара в широком сечении отливки



изменение твердой фазы в отливке корпус
Рис. 3. Изменение доли твердой фазы при плавке в ОИП: 1 — виртуальная термопара в тонком сечении отливки; 2 – виртуальная термопара в нижней части отливки; 3 – виртуальная термопара в широком сечении отливки



Изменение температуры в отливке в вакуумной индукционной печи
Рис. 4. Изменение температуры в отливке в вакуумной индукционной печи:
1 – виртуальная термопара в тонком сечении отливки; 2 – виртуальная термопара в нижней части отливки; 3 – виртуальная термопара в широком сечении отливки

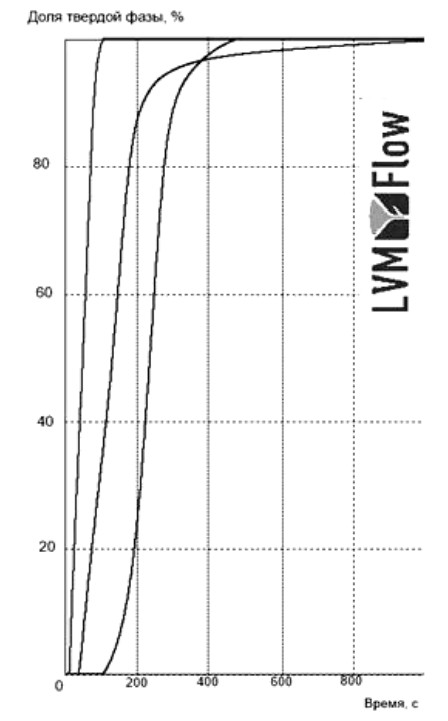

Изменение доли твердой фазы при плавке отливки
Рис. 5. Изменение доли твердой фазы при плавке в ВИП: 1 – термопара, установленная в тонком элементе отливки; 2 – термопара, установленная
в нижней части отливки; 3 – термопара, установленная на границе взаимодействия литейной формы и расплава

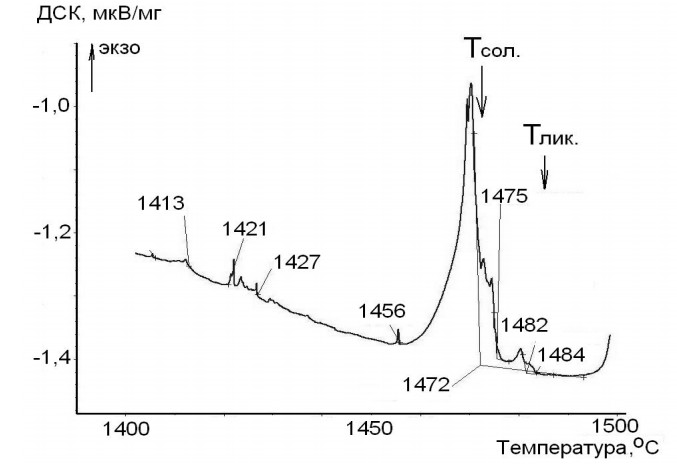

Термограмма кристаллизации стали ВНЛ-6
Рис. 6. Термограмма кристаллизации стали ВНЛ-6 Интервал ΔТ = Тлик – Тсол = 12 °С – двухфазная зона

Термический анализ процесса кристаллизации стали ВНЛ-6, выполненный в [3], указывает на температуру солидуса Тсол = 1 475 °С. Более низкотемпературные экзотермические эффекты, показанные на рис. 6, связаны с субсолидусными превращениями. Температурные кривые, полученные в результате компьютерного моделирования и представленные на рис. 2 и 4, указывают на температуры кристаллизации расплава 1 500 °С и 1 463 °С соответственно, что хорошо совпадает с результатами термического анализа реального расплава и позволяет надеяться на аналогичную достоверность результатов компьютерного моделирования. Выполненное исследование также показало, что для литых деталей особой геометрической сложности (пространственные необрабатываемые поверхности, протяженные тонкие стенки, массивные фланцы) характерна объемная модель затвердевания, а не направленная или зонная. Таким образом, компьютерное моделирование обеспечивает возможность виртуального анализа по- ведения металла в кристаллизующейся отливки и возможность оптимизации процесса за счет выбора условий. Для существенного сокращения количества усадочных дефектов – пор и рыхлот и организации эффективного тепломассопереноса необходимо применения дополнительных приемов: – максимально возможное применение ВИП устранения окисных плен и создания условий ламинарного течения расплава в ОФ; – применение холодильников; – утепление материалами, с повышенными тепло-аккумулирующими характеристиками в сравнении с материалом огнеупорной формы.

Библиографические ссылки

1. Журавлев В. А., Сухих С. М. Машинное моделирование формирования распределенной пористости и усадочной раковины при кристаллизации сплавов в слитки // Изв. АН СССР. Металлы. 1981. № 1. С. 80– 84.

2. Борисов В. Т., Журавлев В. А., Колодкин В. М. Исследование напряжений и деформаций в ограни- ченной области, претерпевающей последовательную кристаллизацию // Прикладная механика. 1979. Т. 15, № 8. С. 65–71.

3. Оборин Л. А., Бабицкий Н. А., Жереб В. П. Термические превращения литейных высокопрочных сталей (ВНЛ) и жаропрочных сплавов (ВЖЛ) при плавлении и кристаллизации // Журнал Сибирского федерального университета. Техника и технологии. 2012. Т. 5, № 7. С. 724–730.

References

1. Zhuravlev V. A., Suhih S. M. Izv. AN SSSR. Metally. 1981, № 1, p. 80–84.

2. Borisov V. T., Zhuravlev V. A., Kolodkin V. M. Prikladnaja mehanika. 1979, vol. 15, № 8, p. 65–71.

3. Oborin L. A., Babickii N. A., Zhereb V. P. Zhurnal Sibirskogo federal’nogo universiteta. Tekhnika i tekhnologii. 2012, vol. 5, № 7, p. 724–730.

Авторы статьи: Л. А. Оборин1 , В. А. Колмыков2 , В. П. Жереб3 , М. Е. Шилова1

1 Сибирский государственный аэрокосмический университет имени академика М. Ф. Решетнева Российская Федерация, 660014, Красноярск, просп. им. газ. «Красноярский рабочий», 31 E-mail: shilovamashka@mail.ru 2 ОАО «Красмаш»

2 Российская Федерация, 660123, Красноярск, просп. им. газ. «Красноярский рабочий», 29 E-mail: kras@krasmail.ru 3 Сибирский федеральный университет

3 Российская Федерация, 660025, Красноярск, просп. им. газ. «Красноярский рабочий», 95 E-mail: vpzhereb@rambler.ru
