Дефекты отливок.
Среди основной массы доброкачественных отливок оказывается некоторое их количество с дефектами, образующимися из-за нарушения технологической дисциплины. Согласно ГОСТ 19200—80, различают дефекты отливок по несоответствию геометрии (недолив, перекос, разностенность, коробление и др.) или несплошности металла отливок (горячие трещины, холодные трещины, газовая пористость, усадочная раковина, усадочная пористость, песчаные раковины и др.), по несоответствию металла отливок требуемой структуре (отбел, ликвация и др.) и наличию включений (металлических, неметаллических и др.).
Дефекты делят на две группы — неисправимые и исправимые. Неисправимые дефекты (обычно крупные) исправить невозможно или невыгодно, поэтому отливку с такими дефектами считают негодной для использования (бракованной) и направляют на переплавку. Исправимые (обычно мелкие) дефекты устраняют с целью сделать отливку пригодной для дальнейшей обработки и использования.
Как показал опыт работы многих литейных цехов, производящих фасонные отливки в разовых песчано-глинистых формах, наиболее распространенными дефектами отливок являются раковины и трещины (рис. 12.4).

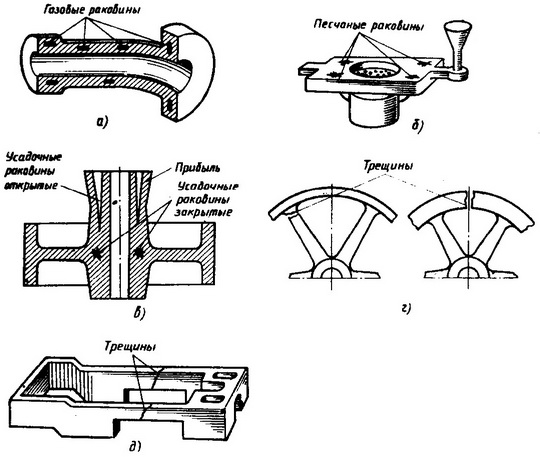

Рис. 12.4. Основные виды дефектов отливок:
а — закрытые газовые раковины, б — раковины, образованные песчано-глинистой смесью, в — усадочные раковины, г — холодные трещины, д — горячие трещины
Основные виды дефектов отливок:
Газовые раковины
Газовые раковины (рис. 12.4, а) — пузыри воздуха или газов, которые остались в теле отливки после ее формирования в литейной форме. Они имеют чистую, гладкую поверхность и округлую форму, могут быть открытыми и закрытыми (внутренними), одиночными и в виде мелких пор. Газовые раковины образуются из-за недостаточной газопроницаемости и повышенной влажности формовочных смесей, чрезмерно плотной набивки смеси в форме, низкой температуры заливаемого в форму расплава, из-за использования ржавых жеребеек, а также неправильного выбора конструкции литниковой системы.
Песчаные раковины
Песчаные раковины (рис. 12.4,6) — чаще всего открытые, различной формы пустоты в теле отливки, частично или целиком заполненные формовочной смесью.
Они образуются из-за разрушения или обвала отдельных частей формы при заливке в нее расплава, что является следствием неравномерной набивки смеси или недостаточного упрочнения выступающих частей формы, а также неправильного выбора конструкции литниковой системы.
Усадочные раковины
Усадочные раковины (рис. 12.4,в) — открытые или закрытые полости в теле отливки, имеющие неровную внутреннюю поверхность. Они обычно образуются во время формирования отливки в утолщенных ее местах и являются следствием нетехнологичности конструкции детали, в которой допущено сочетание массивных мест с тонкими стенками или имеются очень массивные узлы. Усадочные раковины могут также образовываться при неправильном подводе расплава в полость формы, вследствие недостаточного размера прибыли (см. рис. 12.4, в), из-за слишком высокой температуры расплава при заливке и по другим причинам.
Усадочные трещины
Усадочные трещины (рис. 12.4,г) — разрывы тела отливки, характеризующиеся небольшой шириной и значительной длиной, образующиеся в местах сочленения стенок с резким перепадом их толщин. Холодные трещины образуются в процессе формирования отливок в форме вследствие внутренних напряжений в металле; имеют светлую (неокисленную) поверхность. Основной причиной образования холодных трещин является неодинаковая скорость охлаждения толстых и тонких мест отливок, приводящая к резким перепадам температур и образованию внутренних напряжений в отливке.
Горячие трещины
Горячие трещины (рис. 12.4, д) — разрывы тела отливки со значительной шириной и небольшой протяженностью. Они образуются в процессе формирования отливки в форме при высоких температурах, а потому имеют темную окисленную поверхность. Причинами образования горячих трещин могут быть плохо выполненное раскисление расплава, недостаточная податливость стержней и выступающих частей формы во время формирования в ней отливки, а также ранняя выбивка отливок из формы.
